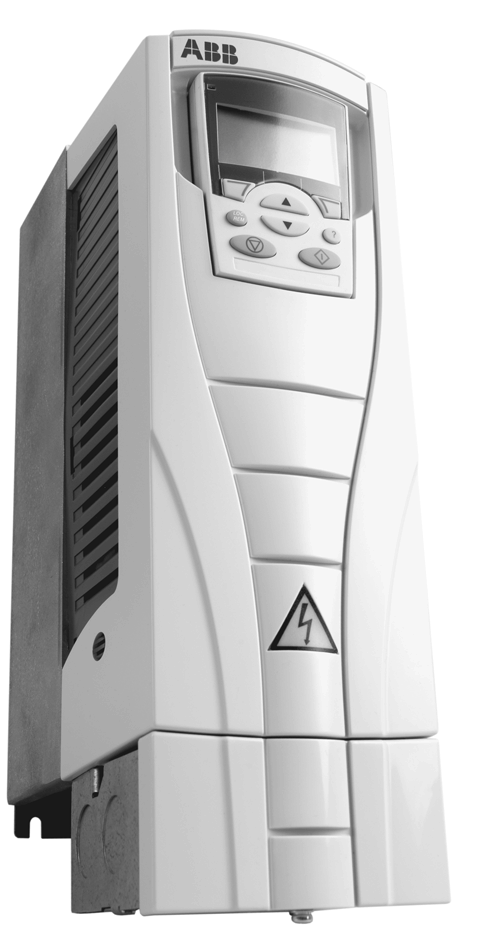

ABB ACS550 变频器说明书速查与核心功能解析

ABB ACS550 是一款广泛应用于工业自动化领域的通用型变频器，适用于风机、水泵、传送带等各类负载。当您拿到 ACS550 变频器时，随机附带的《用户手册》是安装、调试和维护的权威指南。

一、快速掌握说明书结构

ACS550 说明书通常包含以下章节：

• 安全须知：警告高压危险、接地要求、断电后等待时长等。
• 硬件安装：安装方向、散热空间、电缆规格与接线图（主回路与控制回路）。
• 控制盘操作：如何使用上载/下载参数、本地/远程控制、给定值调整。
• 参数说明：完整参数列表及功能描述，典型参数如 9902（应用宏）、1103（给定值1选择）、1601（运行使能）等。
• 故障诊断：报警与故障代码列表、原因及解决方法。
• 技术数据：额定电流、功率、尺寸、EMC 等级等。

建议首次使用先阅读“安全须知”和“硬件安装”部分，再进行上电调试。

二、常用操作与调试要点

1. 恢复出厂设置：参数 9902 设为 1（标准宏），或使用参数 9905 选择合适应用宏。
2. 电机铭牌参数设定：在参数组 99 中依次设置电机额定电压、额定电流、额定频率、额定转速和功率。
3. 加减速时间设定：2202（加速时间1）和 2203（减速时间1），根据负载特性调整避免过流或过压跳闸。
4. 频率给定方式：1103 可选择 AI1、AI2、控制盘给定、总线给定等。
5. 启动与停止：默认 DI1 为启动/停止（参数 1001 可设置为其他逻辑）。

三、典型报警及处理

• 过流（Fault 1 / OC）：检查负载是否突变、加速时间过短、电机电缆短路。
• 过压（Fault 2 / OV）：减速时间太短或制动斩波器未工作，延长减速时间或加制动电阻。
• 欠压（Fault 9 / UV）：主电源缺相或电压过低，检查进线电压和熔断器。
• 过热（Fault 11 / OH）：变频器散热器温度过高，清理风扇和散热片，保证环境温度符合要求。

四、控制盘使用提示

• LOC/REM 键：切换本地与远程控制。
• 向上/向下箭头：在参数模式下修改数值，在输出模式下调整给定值。
• MENU/ENTER 键：进入菜单、确认参数修改。
• RESET 键：复位故障（需先排除故障原因）。

五、安全与维护

• 断电后必须等待至少 5 分钟（电容放电），再打开盖板进行接线检查。
• 定期检查冷却风扇、紧固端子、清理灰尘。
• 若长期存放，应通电测试后再投入运行。

ABB ACS550 变频器功能强大，不同固件版本参数编号可能略有差异，请以随货说明书的“参数列表”为准。遇到复杂应用（如 PID 控制、恒压供水），可参考说明书中的应用宏示例或多泵控制章节。
